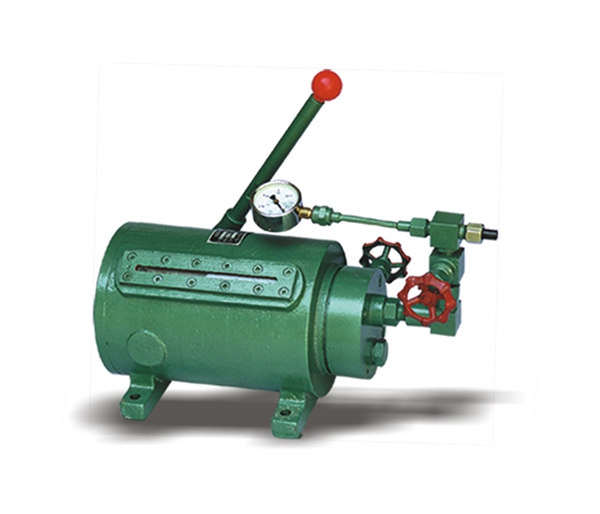

手 搖 油 泵
型號:SB03-175型(單純增壓型) SB03-175A型(增壓/調壓型)
一.用 途:
本手搖油泵與緊急切斷閥配套使用。適用于液化石油氣儲配站的大型內貯罐或槽車上緊急切斷閥在工作狀態，利用此泵的性能來達到控制緊急切斷閥打開或關閉的目的.
二.工作原理及結構說明:
1.手搖油泵SB03-175型/SB03-175A型通過手柄做往復動作，使壓力 來打開緊急切斷閥，介質即可通過，如遇火災或其他緊急情況時，將手搖油泵的泄壓閥打開，油壓系統迅速泄壓，使緊急切斷閥立刻關閉，或溫度升高Z75℃以上時，安裝在油泵或緊急切斷閥的易容塞立刻熔化，達到自動泄壓目的，使緊急切斷閥自動迅速關閉。

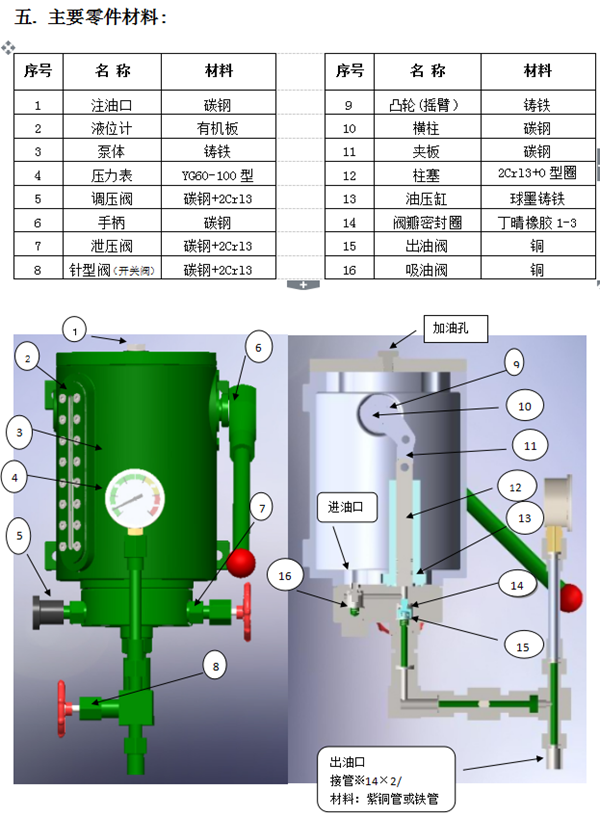

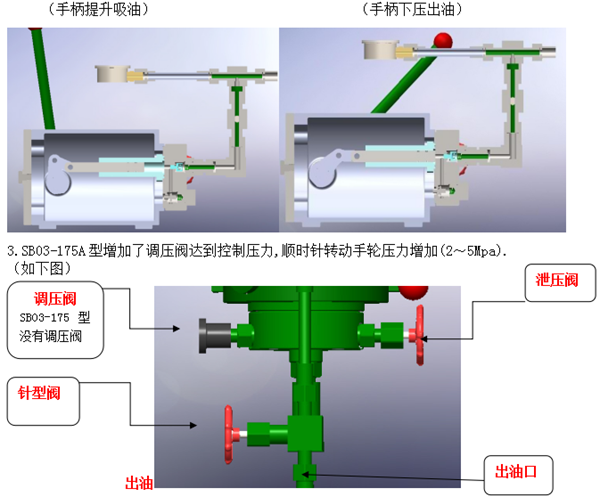

2.手搖油泵的主要構造是由吸壓油的柱塞，進油閥，出油閥及泄壓閥組成。由柱塞和進出油閥的封閉，形成的密封空間是油泵的工作腔，當柱塞向上運動使工作腔的容積有小變大時，由于腔內壓力低于大氣壓力進油閥打開，油經濾油閥進入工作腔。當柱塞向下運動時工作腔的容積有大變小，工作腔的油壓升高，出油閥被打開，將壓力油排入油路系統，供緊急切斷閥開啟。泄壓閥是用于壓力油路系統泄壓而設置的，油泵工作時需將泄壓閥關閉，針型閥打開搖動手柄下出油口出油，在油路系統需要泄壓時將泄壓閥打開，即緊急切斷閥關閉。
七.保管、安裝及使用注意事項:
1.泵在運輸保管時應注意擺放位置，避免破壞或損傷泵的壓力表，手柄及閥件手輪等，應存放于干燥通風的室內，長期存放應定期檢查，防止銹蝕。
2.泵在安裝前應清洗干凈，檢查各部位緊固螺紋是否松動。

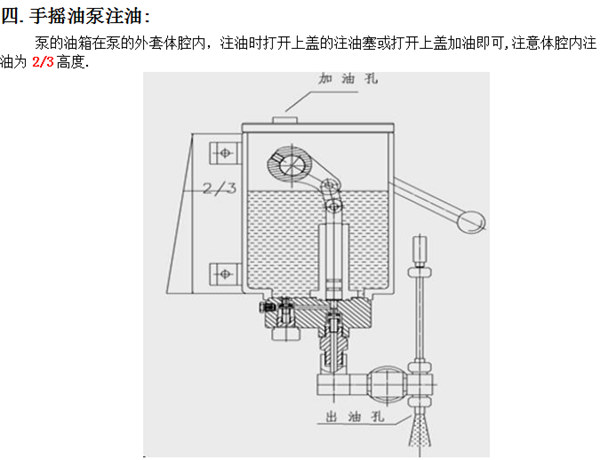

3.安裝使用時將出油孔的絲堵去掉，與油壓系統的管路連接，注入合成錠子油，擺動手柄向系統內注入壓力油，注意油泵的貯油量，加不足油補充加油或裝置鋪助郵箱。
4.加足油后泄壓閥關閉，向系統內加壓，再將泄壓閥打開，并重復3-5次以去掉油路系統內的氣體，保持壓力穩定。
5.為了使油泵的使用壽命加長，SB03-175型請在油路管道上安裝an全閥或儲能器，壓力控制在6.0MP(壓力表壓力的2/3），防止外境溫度升高油路膨漲，損壞緊急切斷閥及手搖油泵，沖擊壓力表.
6.限于油箱儲油的容量小，在油路系統的管路較長或用兩個泵來控制數個緊急切斷閥時，需增加鋪助油箱。

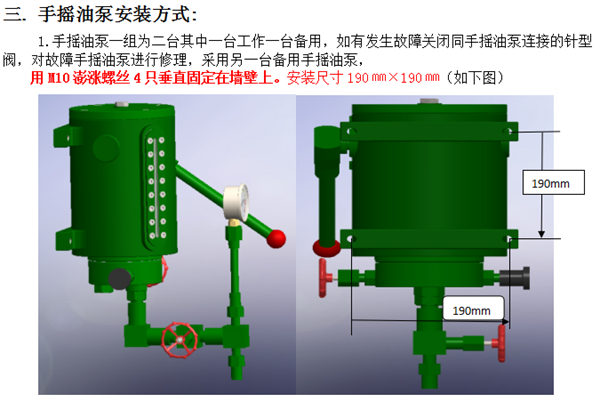

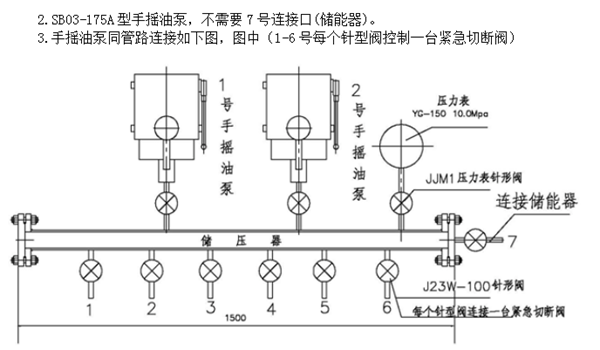

7.站用手搖油泵SB03必須兩臺并聯安裝來控制數個緊急切斷閥，其中一臺為備用，并利用儀表閥門控制緊急切斷閥的開關。
8.定期清洗手搖油泵及油路管道，更換合成錠子油一般為每年更換一次。
9.關閉泄壓閥(7)油泵方可上壓,打開泄壓閥(7)油泵泄壓.
10.(8)號針型閥不需關閉,長時間保壓時上壓后關閉(8)號針型閥.
